지향성압입(HDD)공법, 왜 필요한가?

안녕하세요, (주)창진압입입니다.

소형장비부터 대형장비까지 준비되어있는 지향성압입 시공전문업체입니다.

지향성압입(HDD) 공법이란?

  도로나 철도, 하천, 건축물 등 지상 구조물이 밀집된 구간에 지중 설비를 설치할 때 가장 큰 고민은 ‘굴착 없이 시공할 수 있는 방법’입니다. 지향성압입공법(HDD: Horizontal Directional Drilling)은 바로 이러한 문제를 해결하기 위해 개발된 비개착(非開鑿) 공법입니다.

  HDD 공법은 말 그대로 지중에 수평 방향으로 굴착을 진행하여 관로(수도관, 통신관, 가스관, 전력관 등)를 매설하는 기술입니다. 특히 도로 또는 하천을 가로질러 시공해야 할 때, 포장면을 뜯거나 차량 통제를 할 필요 없이 지하에서 곡선으로 굴진하여 관을 넣을 수 있습니다.

이 기술은 1960년대 미국에서 유전 시추기술을 응용하여 개발되었으며, 현재는 전 세계 도시 인프라에 널리 활용되고 있습니다. 우리나라에서도 최근 20년간 다양한 적용사례가 누적되며 기술력이 빠르게 축적되고 있는 중입니다.

지향성압입의 기본 시공절차

1. 파일럿 드릴링(Pilot Drilling)

   드릴비트와 송신기를 이용해 처음 경로를 설정하면서 굴진합니다.

   곡선 굴진도 가능하며, 측정기(Locator)가 지면 위에서 경사각과 위치를 추적합니다.

2. 확공(Reaming)

   드릴링 후 좁은 경로를 점진적으로 넓히기 위해 확공기를 사용하여 천공을 확장합니다.

   지반 상태에 따라 한 번에 50mm~100mm씩 확장합니다.

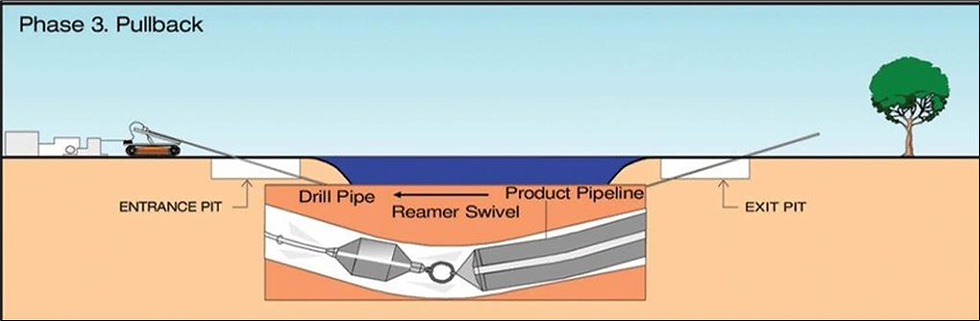

3. 풀백(Pullback)

   최종 확공된 경로에 배관을 연결하여 드릴장비의

인입력(Pullback Force)으로 서서히 끌어당겨 관로를 매설합니다.

지향성압입 공법의 장점

1. 개착 불필요: 지표면 굴착이 거의 없기 때문에 포장복구비용 절감 및 민원 최소화

2. 도로·하천 통과 가능: 교통 흐름이나 생태계 훼손 없이 시공 가능

3. 공사 기간 단축: 병렬 공정이 가능해 일정 관리가 유리함

4. 친환경성: 폐기물 발생량 최소화, 소음과 진동도 적음

5. 정밀 시공 가능: 고성능 송신기와 로케이터를 통해 10cm 단위로 위치 제어 가능

지향성압입 공법은 어디에 활용되나?

1. 도로 하부 통과 시 상부 교통 통제 없이 관 매설

2. 하천, 철도, 교량 하부 관통

3. 건물 하부 관로 이설 및 연장

4. 도심지 노후 배관 교체

지향성압입 공법에 대해 궁금하신 점이 있으시면

언제든지 연락부탁드립니다.

감사합니다.
